實驗室供氣系統的設計涉及到諸多因素，從氣瓶室、管道鋪設、材料選擇、管道連接、安全技術要求等多方面考慮，設計的目的性要強，安全應放在第一位，完善的實驗室供氣系統也是實驗室儀器設備正常工作的基礎。當代實驗室中，集中供氣系統由于操作簡單、氣流穩定、使用安全、運行成本低等特點，已作為當前廣泛使用的現代供氣方式。>>>商務洽談，點此處，在線咨詢

實驗室/潔凈室供氣系統布局和安裝細節  CEIDI西遞

集中供氣系統又被稱為中央供氣系統，是一種更為便捷合理的實驗室氣路工藝系統，主要是由氣源，切換裝置，調壓裝置，終端用氣點，監控及報警裝置組合而成。簡而言之，集中供氣系統將中央儲氣設備中的氣體經切換裝置并調壓后通過管路系統輸送到各個分散的終端用氣使用點，這樣用氣會更加安全、方便、美觀、節約空間。
也就是說，氣路工藝回路的兩端一個是集中氣瓶間，一個是終端用氣點，中間用不銹鋼管、自動焊接等裝置和特殊氣體管道裝置完成整個氣路工藝體系的銜接，一般有氣體切換裝置－減壓裝置－閥門－管線－過濾器－報警器－終端箱－調節閥等部分組成。既然本文的主旨CEIDI西遞是對氣路工藝進行闡述，那么說清了原理，氣瓶間、終端安裝點布局內容我們來做個詳述。

氣路系統中氣瓶間布局
1.由于存放的氣體由于有可燃性氣體和助燃氣體，按國家規定必須分庫存放。分別放入不同的氣瓶間內。
2.氣瓶間內存放的氣瓶采用帶防倒鏈的氣瓶支架固定，氣瓶支架堅固耐用、美觀大方。氣瓶支架采用鋁合金制作而成。
3.氣瓶間內的氣體鋼瓶與壓力調節器之間采用SS316L高壓金屬軟管連接無滲透。
4.氣瓶間內設立一次調壓面板， 所有面板均配備吹掃閥，可實現對面板的清洗置換。
5.壓力調節器及相關管件均需牢固的固定在壓力調節面板上，面板應設計的緊湊而合理，以盡量減少系統中的死體積。壓力調節器與管道的連接方式為雙環卡套。高壓軟管上的鋼瓶接頭必須與鋼瓶角閥的規格相匹配，以確保連接的可靠性。
6.壓力調節面板應采用全不銹鋼材料制成，并且牢固地固定在可靠的位置上，確保其安全性。壓力調節器入口前需加裝燒結金屬過濾器以防止顆粒等雜質污染系統。
7.排空氣路應分類收集、固定牢固并排放至室外安全地點。

氣路系統中終端布局
1.系統設置為二次減壓系統。終端采用壁掛式設計。上設有壓力調節器、輸出壓力指示計、緊急切斷閥，同一氣路的呈上下對應排布，方便操作。面板為不銹鋼產品，具體配置情況如下：壁掛式終端標準型（該終端可以實現在室內對設備的壓力調節、輸出壓力的監控及氣路開關控制，省去了每日往返于氣瓶間和實驗間的奔波，提高了辦事效率）。
2.控制終端上的氣體出口尺寸要與分析儀的氣體入口尺寸相對應。氣體出口接頭還應方便安裝。
目前，高校、半導體、光伏太陽能、生物醫療等企業的實驗室都陸續使用集中供氣系統，它能夠為實驗分析設備提供壓力、流量穩定且經過長距離傳輸后純度不變的高純氣體，以滿足各種高精度分析設備的使用要求的同時還能方便實驗室工作人員的日常使用及管理操作。作為專業的實驗室建設單位，CEIDI西遞需要提醒大家注意一些氣路安裝的細節：

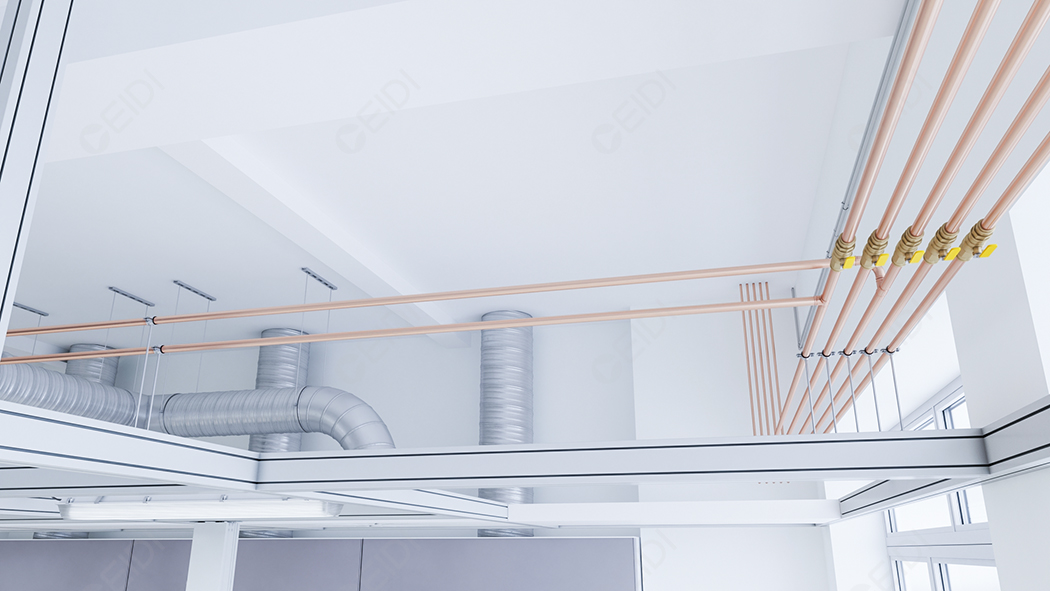

1.管道組件需要是不銹鋼無縫焊接。不銹鋼管不能曲折，彎點需要運用彎曲管道。
2.閥門組件需使用規范接頭銜接。
3.管路每隔一段距離需有支架固定，管路支架要求需耐腐蝕。
4.管路管件上需標注方向。


CEIDI西遞需要強調的是：在實驗室建設中供氣安全性應該放在第一位的，根據相關國家法規，所有的壓縮氣體，包括壓縮空氣，都屬于危險化學品，一旦出現事故，都有可能造成嚴重的人身傷害。所以，氣路系統工藝是否合理完善且足夠安全，是實驗室建設企業該重視的問題。
